西门子球阀与执行器的安装说明

一、球阀组装步骤

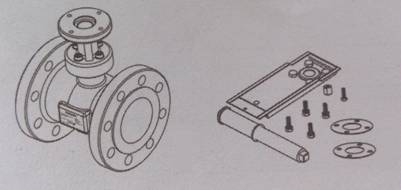

            1.    取出球阀及配件，并检查各配件是否齐全和合格；

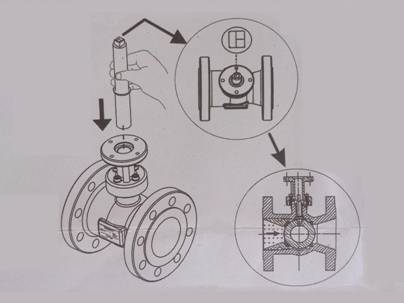

2.    取出球杆，对齐球杆突出端上的“T”字型与水阀中的“T” 字型，将球杆凹陷端插入球阀；

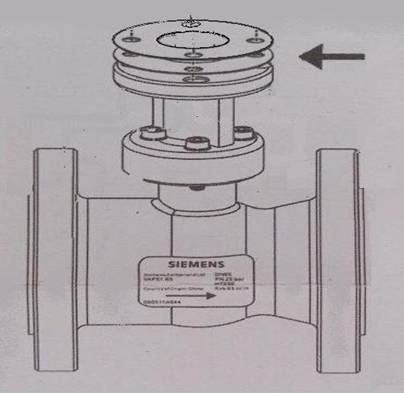

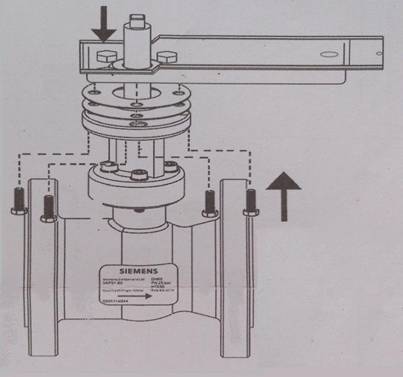

3.    将两个“O”型圈的4个螺丝孔对准球阀法兰的4个螺丝孔，并装入球阀法兰；



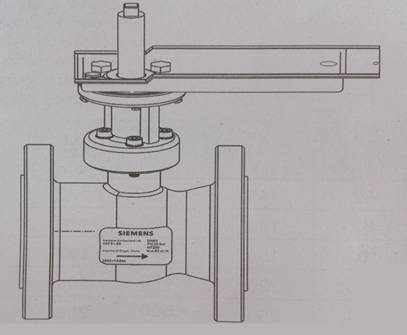

4.    取出托盘，将托盘凹面朝上，并将4颗六角螺丝从法兰底部拧入，以固定托盘。





二、执行器组装步骤

1.    取出球阀执行器及配件，并检查各配件是否齐全和合格；

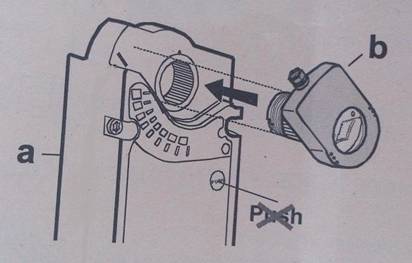

2.    将b装入a，并使b的边缘对齐a的黑色基准线；

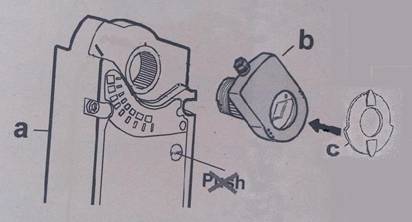

3.    将指示牌c套入b，指示球阀的开度；

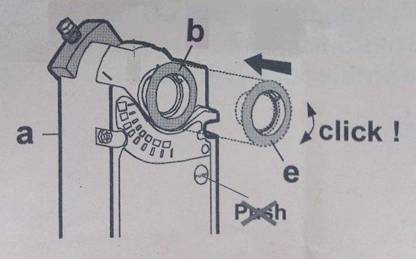

4.    将e套入b的另一侧，以固定b，防止其上下滑动；

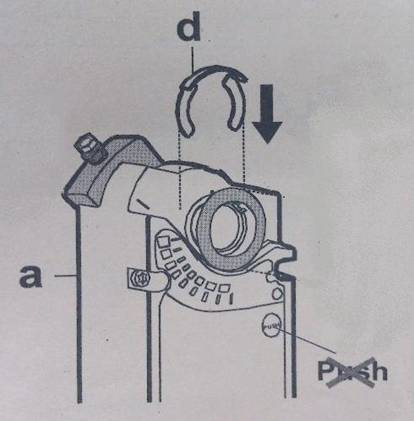

5.    将d卡入b，进一步固定b，防止其上下松动。



三、将执行器装入球阀

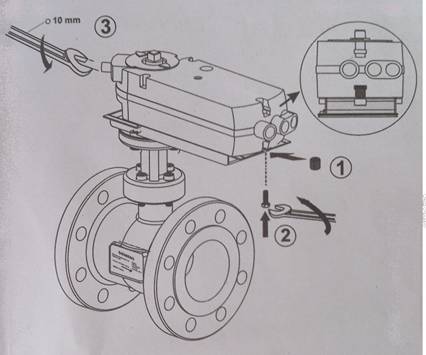

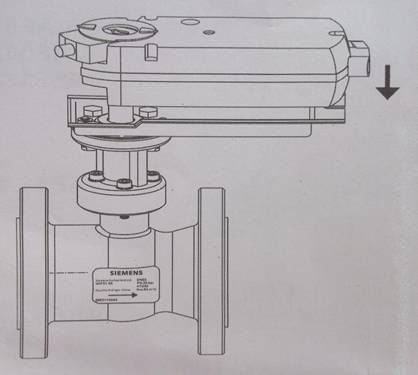

            将执行器套入球阀球杆，并紧贴托盘，用小扳手拧紧螺丝，使执行器紧压球阀球杆。

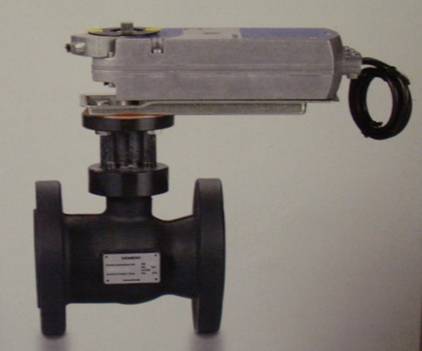

            至此，西门子球阀与执行器的安装完成。
